牛头刨床带传动装置确定与分析

发布时间: 2018-04-26

    在牛头刨床工作过程中,电动机经过减速传动装置(带和齿轮传动)带动执行机构(导杆机构和凸轮机构),完成刨刀的往复运动和间歇移动。电动机不宜与齿轮减速装置直接联接,中间需要机械传动方式连接,通常我们运用到的有链传动,带传动,和摩檫轮传动几种。虽说中国现阶段市场上最主要的还是机械式和液压式牛头刨床,但对于日后的发展而言,数控机床还是日后发展的方向。出于本国实情出发,由于劳动力成本低,机械式牛头刨床价格低廉,操作简单,无需技术过硬的特殊人才,易于上手加工,维修维护方便、简单等这些种种因素都促使大多生产厂商不愿购买使用更为先进的数控牛头刨床;另一方面则是来自于国际上的因素,中国的数控机床虽然产量很大,市场将来也会很大,其中应用最为广泛的是带传动在与执行机构联接中需要用到减速装置,自然就用到齿轮减速装置。综合考虑各方面的因素选择带传动。

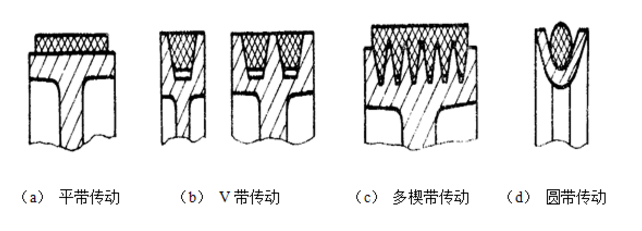

    带传动又可分为平带传动、圆带传动、V带传动和多楔带传动(如图所示)

牛头刨床带传动装置摩擦轮带传动的几种类型

摩擦轮带传动的几种类型

    平带传动结构简单,传动效率高,在传动中心距较大的情况之下应用较多。

    V带传动的V带的横截面呈等腰梯形,带轮上也做出相应的轮槽,传动时,V带的两个侧面和轮槽接触,槽面摩擦可以提供更大的摩擦力,V带传动允许的传动比大,结构紧凑,大多数V带已经标准化,V带的特点使其获得广泛的应用。

    多楔带主要用于传动功率大同时要求结构紧凑的场合。

    圆带结构简单,其材料多为皮革、棉、麻、棉纶、聚氨酯等。多用于小功率传动。

    综合各种带传动的分析对比,应选择发带传动。
